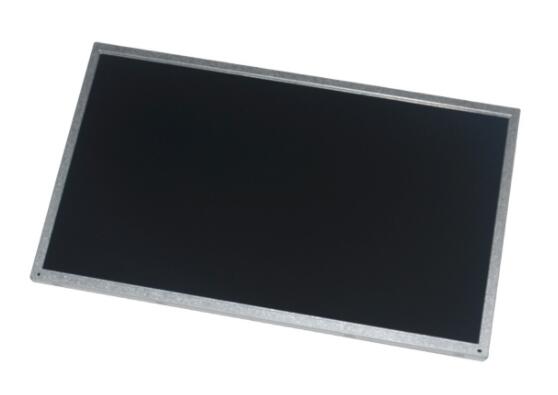

一：友达15.6寸液晶模组G156HTN02.0基本概况
二：友达15.6寸液晶模组G156HTN02.0结构详情
品 牌
友达 AUO
面板型号
G156HTN02.0
作业温度
-10 ~ 70 °C
保存温度
-20 ~ 70 °C
RoHS状态
RoHS
三：友达15.6寸液晶模组G156HTN02.0光学参数
面板尺寸
15.6英寸
解析度/分辨率
1920(RGB)×1080 , FHD
像素配置
RGB垂直条状
模组比例
16:9 (H:V)
点间距
0.05975×0.17925 mm
像素间距
0.17925×0.17925 mm
风景肖像
风景模式
模组重量
0.94/1.10Kgs (Typ./Max.)
表面处理
雾面，Hard coating (3H)
显示区域
344.16(W)×193.59(H) mm
可视区域
347.06(W)×196.49(H) mm
外观尺寸
363.8(W)×215.9(H) mm
外观厚度
中厚 (PCBA平直, 厚度3.4~4.0mm)
触摸屏
无
四、友达15.6寸液晶模组G156HTN02.0电子特性
显示模式
TN，常白显示，透射式
背光亮度
400 cd/m² (Typ.)
对比度
700:1 (Typ.) (透射)
显示颜色
16.7M (8-bit)
显示色域
72% NTSC (CIE1931)
响应时间
8 (Typ.)(Tr/Td) ms
可视角度
80/80/70/70 (Typ.)(CR≥10)
白色色度
Wx:0.313; Wy:0.329
亮度变动
1.25/1.33 (Typ./Max.)(9 points)
五、友达15.6寸液晶模组G156HTN02.0信号接口详情
灯管位置
侧入式光源
背光模式
WLED
灯管寿命
50K(Typ.) (Hours)
背光电路
含LED驱动器
输入电压
12.0±1.2V
背光功耗
10.5W (Max.)
信号接口
LVDS (2 ch, 8-bit)
面板电压
3.3V (Typ.)
面板电流
0.85/1.02A (Typ./Max.)
面板功率
2.8/3.37W (Typ./Max.)
接口类型
端子
接口间距
0.5mm
接口数量
1 pcs
接口pin数
30pin
